Двужильный кабель Grand Meyer THC20

Цена: от 167 руб.

Заказать Отправьте нам заказ через эту форму или позвоните нам по номеру +375 44 750 90 81

Уважаемые покупатели! На сайте представлены розничные цены. В зависимости от суммы заказа действуют скидки. Подробности у менеджеров.

ПРИ ПОКУПКЕ ТОВАРА ДЕЙСТВУЕТ АКЦИЯ НА ТЕРМОРЕГУЛЯТОРЫ

Контакты:

• +375 (44) 750-90-81 — отдел продаж
• ПН-ПТ:  9:00 — 20:00;
  СБ-ВС: 10:00 — 17:00
• grandmeyer.by@gmail.com
• г. Минск, ул. Некрасова, д. 114, пом. 18 (1-й этаж)

Наши специалисты  подберут оптимальное решение, рассчитают стоимость и оформят заказ.

Электрический теплый пол Grand Meyer THC20 цены:

— Осуществляем индивидуальный подбор полного комплекта оборудования с предоставлением схемы укладки теплого пола, установки терморегулятора.
— Гарантируем замену или возврат оборудования в течении 20 дней.
— Расскажем как экономить на электроэнергии до 70%.
— Узнаете 4 самые популярные ошибки при монтаже теплого пола.

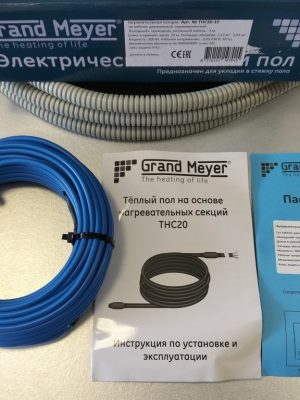

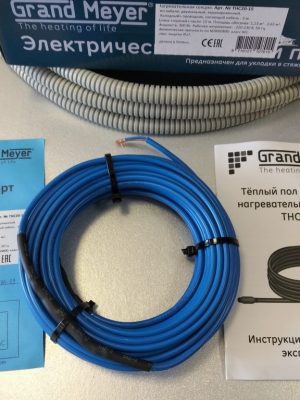

Двухжильный нагревательный кабель Grand Meyer THC20:
Надежность, универсальность и эффективность

Проектирование систем кабельного обогрева требует глубокого понимания технических характеристик оборудования. В линейке продукции компании Grand Meyer — известного европейского ОЕМ-производителя с более чем 20-летним опытом — особое место занимает серия двухжильных кабелей THC20. Этот продукт представляет собой универсальное решение, предназначенное как для создания комфортного подогрева пола внутри помещений, так и для защиты открытых площадок от обледенения.

В этой статье мы подробно разберем внутреннее устройство кабеля THC20, его эксплуатационные параметры и особенности монтажа, которые гарантируют надежную работу системы в течение десятилетий.

Анатомия надежности: Пятислойная конструкция кабеля

Безопасность и долговечность любой кабельной системы зависят от качества материалов и сложности конструкции. Нагревательный кабель Grand Meyer THC20 имеет многослойную структуру, где каждый элемент выполняет определенную функцию.

1. Греющие жилы. В основе кабеля лежат две жилы, изготовленные из специальных сплавов с высоким сопротивлением. В зависимости от длины и мощности секции используются сплавы на основе меди, никеля или хрома (CuNi, CuCr, NiCr). Двухжильная конструкция значительно упрощает монтаж, так как питающий провод подключается к терморегулятору только с одного конца.
2. Внутренняя изоляция XPLE. Греющие жилы защищены слоем из термостойкого сшитого полиэтилена (XPLE). Этот полимер обладает высокой диэлектрической прочностью и устойчивостью к термическому старению. В отличие от обычного полиэтилена, структура XPLE позволяет материалу выдерживать длительный нагрев без изменения физических свойств.
3. Защитный экран. Кабель оснащен сплошным экраном из алюминиевой фольги. Он выполняет роль барьера для электромагнитного излучения и является обязательным элементом системы заземления, предотвращая поражение электрическим током в случае повреждения изоляции.
4. Дренажный проводник. Параллельно экрану проходит дренажная жила из луженых медных проволок. Она обеспечивает непрерывность электрической цепи экрана по всей длине кабеля и облегчает подключение к защитному заземлению.
5. Наружная оболочка из PVC. Внешний слой кабеля выполнен из модифицированного поливинилхлорида (ПВХ) повышенной термостойкости. Эта оболочка химически нейтральна к агрессивным компонентам цементных растворов и плиточного клея, а также устойчива к механическим воздействиям в процессе укладки.


Технические параметры и стандарты эксплуатации

Серия THC20 обладает линейной мощностью 20 Вт на погонный метр (при напряжении 230 В). Это делает кабель достаточно мощным для эффективного прогрева даже в условиях толстой бетонной стяжки.

Основные технические данные:

• Линейная мощность: 20 Вт-м.
• Максимально допустимая рабочая температура: +90 градусов Цельсия.
• Минимальная температура для проведения монтажных работ: -10 градусов Цельсия.
• Наружный диаметр кабеля: около 5.0 мм.
• Минимальный радиус изгиба при укладке: 60 мм (6 см).
• Длина установочного (холодного) провода: 3.0 метра.

Кабель производится в соответствии с жесткими международными стандартами менеджмента качества ISO 9001:2015 и сертифицирован организацией TÜV NORD. Цветовая маркировка жил в питающем проводе соответствует мировым стандартам: коричневый провод — фаза (L), голубой — нейтраль (N), желто-зеленый — защитное заземление (PE).

Сферы применения: Универсальность и эффективность

Высокая удельная мощность кабеля THC20 позволяет использовать его в различных сценариях — от бытового комфорта до промышленного обогрева.

Комфортный и основной подогрев пола

Это основная сфера применения серии THC20. Кабель предназначен для укладки в бетонную стяжку толщиной от 3 до 5 см. Благодаря мощности 20 Вт-м, система способна выступать не только как дополнительный источник комфорта, но и как полноценная система отопления помещения (при условии правильного расчета теплопотерь).

Обогрев «холодных» помещений

Из-за высокой производительности THC20 часто выбирают для установки на лоджиях, балконах, в ванных комнатах и прихожих на первых этажах. В таких зонах важно быстро компенсировать приток холодного воздуха, и мощность 20 Вт на метр позволяет сделать это максимально эффективно.

Защита открытых площадок от обледенения

Кабель THC20 также сертифицирован для использования на открытом воздухе. Он может монтироваться в стяжку на ступенях крыльца, пешеходных дорожках или на въездах в гараж. Система предотвращает образование наледи, обеспечивая безопасность в зимний период и продлевая срок службы дорожных покрытий.

Ассортиментная линейка секций Grand Meyer THC20

Нагревательный кабель поставляется в виде готовых секций фиксированной длины. Это связано с тем, что резистивный кабель категорически запрещено резать или укорачивать — это приведет к изменению сопротивления и выходу системы из строя.

Ниже приведены основные типоразмеры секций и их характеристики:

Выбор конкретной секции зависит от площади обогрева и требуемого шага укладки. Например, для создания мощности 200 Вт-м2 кабель укладывается с шагом 10 см, а для комфортного подогрева (около 135-140 Вт-м2) — с шагом 15 см.

Особенности профессионального монтажа кабеля THC20

Правильная установка — залог долгой работы системы. Инженеры Grand Meyer рекомендуют придерживаться проверенной технологии монтажа «пирога» пола.

1. Подготовка основания. Пол должен быть очищен от строительного мусора. Рекомендуется использовать теплоизоляцию (например, экструдированный пенополистирол), чтобы направить тепло вверх. Если кабель укладывается непосредственно на плиту перекрытия, теплопотери вниз могут составить до 30-40%.
2. Фиксация кабеля. Для монтажа используется специальная металлическая монтажная лента. Она крепится к основанию пола, а кабель фиксируется в зажимах ленты с заранее рассчитанным шагом.

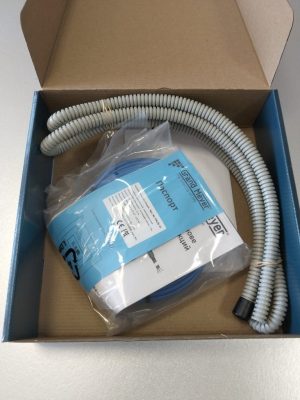

3. Установка датчика температуры. Датчик пола должен быть помещен в гофрированную трубку (диаметром 16 мм), которая устанавливается строго между витками нагревательного кабеля. Конец гофры должен быть заглушен, чтобы внутрь не попал раствор.
4. Проверка сопротивления. Это критически важный этап. Необходимо замерить сопротивление жил и сопротивление изоляции до начала заливки, в процессе и после высыхания стяжки. Результаты заносятся в паспорт изделия.
5. Заливка стяжки. Кабель THC20 заливается цементно-песчаным раствором толщиной 3-5 см. Важно следить, чтобы в растворе не было воздушных пустот и острых камней, которые могут повредить оболочку кабеля.
6. Первый пуск. Эксплуатация системы возможна только после полного затвердевания стяжки (как правило, не ранее чем через 28 дней).

Экономика и управление системой

Высокая мощность кабеля THC20 не означает завышенное потребление электроэнергии. Расход электричества напрямую зависит от теплопотерь помещения и точности работы терморегулятора. Для управления секциями THC20 рекомендуется использовать терморегуляторы Grand Meyer серий MST,HW или SN.

Программируемые модели позволяют снизить затраты на эксплуатацию до 70%, так как система будет работать на полную мощность только в те часы, когда это действительно необходимо. Благодаря высокой линейной мощности, кабель THC20 быстро доводит пол до нужной температуры, после чего терморегулятор переходит в режим поддержания, минимизируя расход тока.

Почему стоит выбрать Grand Meyer THC20?

Выбор в пользу европейских технологий Grand Meyer — это инвестиция в надежность. Двухжильный кабель THC20 сочетает в себе честные характеристики мощности, высокую диэлектрическую прочность изоляции XPLE и простоту монтажа.

Основные аргументы «за»:

• Линейная мощность 20 Вт-м. Идеально для стяжки и основного обогрева.
• Качественное экранирование. Полная защита от электромагнитных полей.
• Универсальность. Подходит для сухих и влажных помещений, а также для улицы.
• Официальная гарантия. Продукт от ОЕМ-производителя с мировым именем и безупречной репутацией.

Использование системы Grand Meyer THC20 — это гарантия того, что в вашем доме будет тепло и уютно на протяжении долгих десятилетий, вне зависимости от капризов погоды за окном.
